互感器的试验项目，应包括下列内容：
测绕组的绝缘电阻；
测量35kV及以上电压等级互感器的介质损耗角正切值tan6；
局部放电试验；
交流压试验；
绝缘介质性能试验；
测量绕组的直流电阻；
检接线组别和极性；
误差测量；
测量电流互感器的励磁特性曲线；
测量电磁式电压互感器的励磁特性；
电容式电压互感器(CVT)的检测；

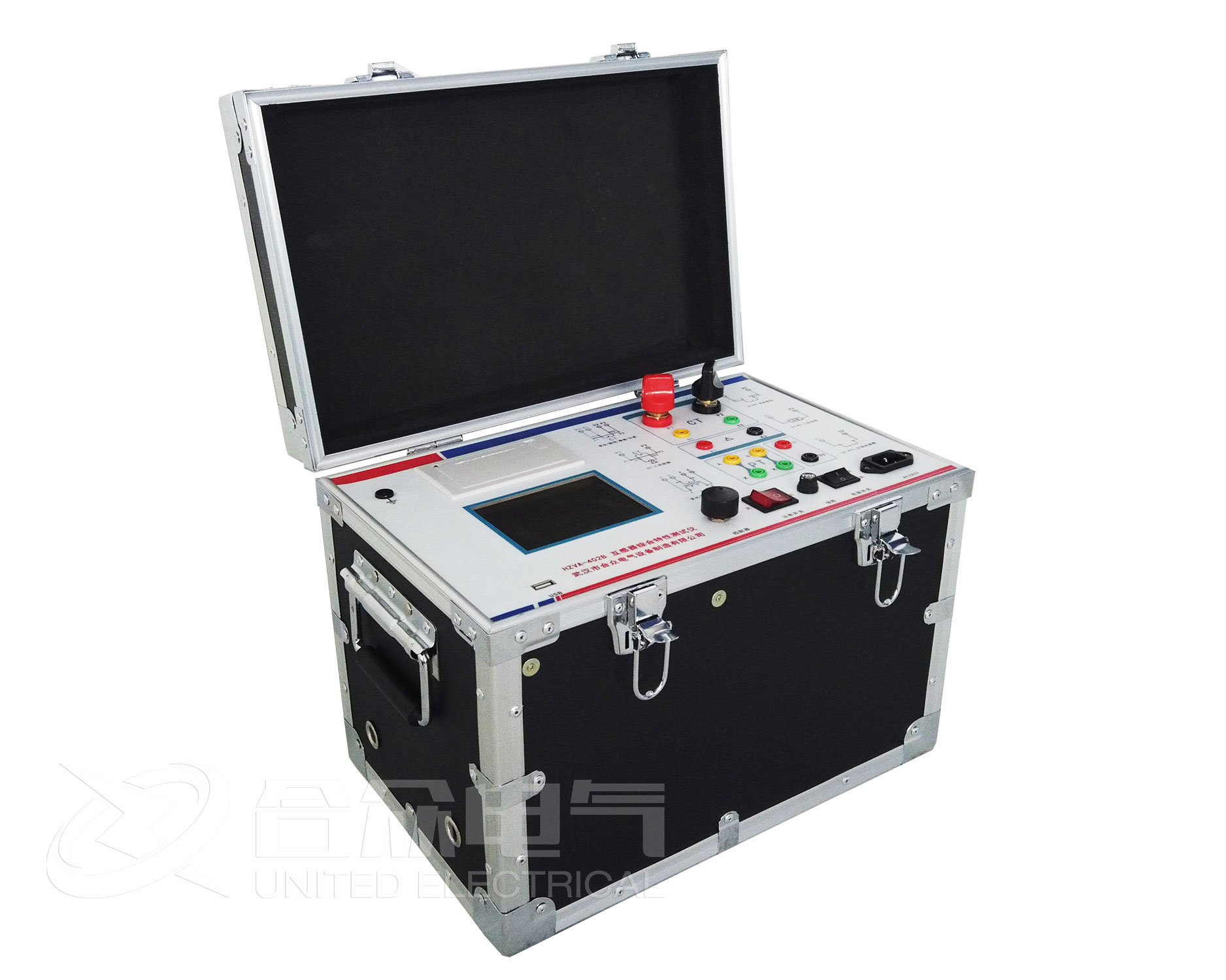

密封性能检查；武汉市合众电气互感器特性综合测试仪。
测量铁心夹紧螺栓的绝缘电阻。
注：六氟化疏(SF6)封闭式组合电器中的电流互感器和套管式电流互感器的试验。
测量绕组的绝缘电阻，应符合下列规定：
测量一次绕维对二次绕组及外壳、各二次绕组间及其对外壳的绝缘电阻：绝缘电阻不宜低于1000MQ。
测量电流互感器一次绕组段间的绝缘电阻，绝缘电阻不宜低于1000MQ，但由于结构原因面无法测量时可不进行。
测量电容式电流互感器的末屏及电压互感器接地端(N)对外壳(地)的绝缘电阻，绝缘电阻值不宜小于1000MQ。若末屏对地绝缘电阻小于1000MQ时，应测量其tan8。
绝缘电阻测量应使用2500V数字兆欧表。
电压等级35kV及以上互感器的介质损耗角正切值tan6测量应符合如下规定：
互感器的绕组tan6测量电压应在10kV测量，tan6不应大于表中数据。当对绝缘有怀疑时，可采用高压法进行试验，在(0.5~1)Um√3范围内进行，tan8变化量不应大于0.2%， 电容变化量不应大于0.5%：
