绕组电阻测量是检查线圈内部导线、引线与线圈的焊接质量，线圈所用导线的规格是否符合设计，以及分接开关、套管等载流部分的接触是否良好。
变压器各绕组的电阻应分别在各绕组的线端上测量三相变压器绕组为Y联结无中性点引出时，应测量其线电阻，例如AB、BC、CA;如有中性点引出时，应测量其相电阻， 例如AO、BO、CO;但对中性点引线电阻所占比重较大的yn联结且低压为400V的配电变压器，应测量其线电阻(ab、bc、ca)及中性点对一个线端的电阻，如ao。绕组为D联结时，首末：端均引出的应测量其相电阻;封闭三角形的试品应测量其线电阻。

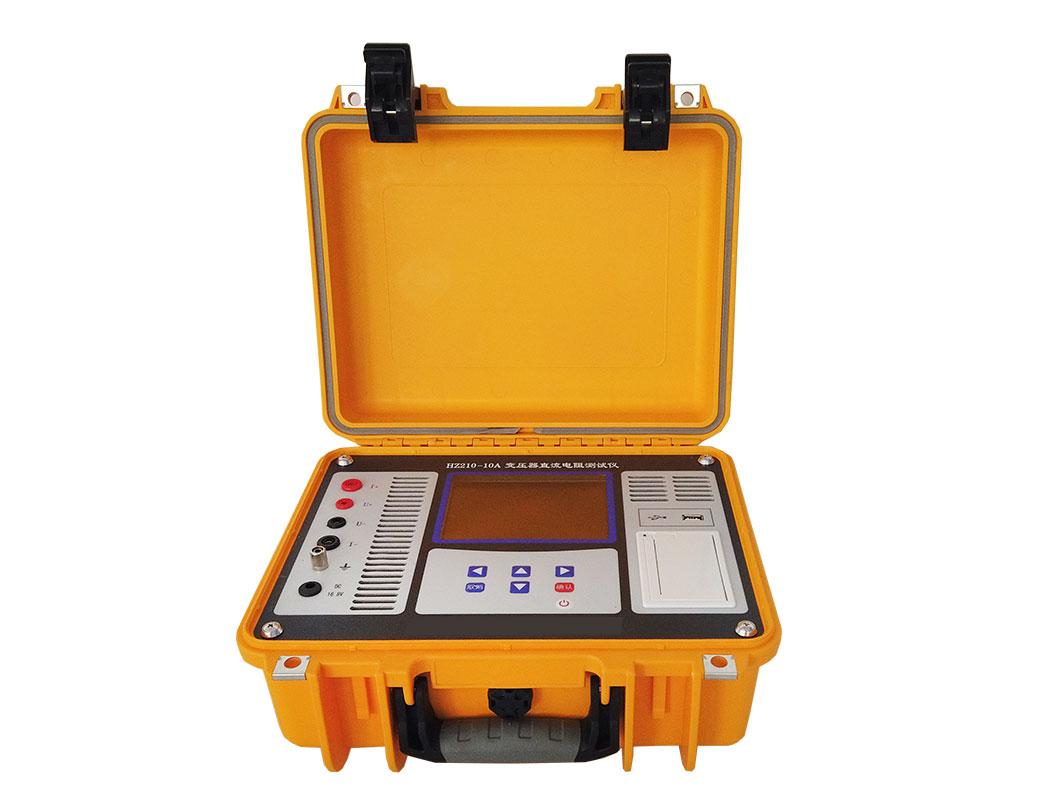

带有分接的绕组，应在所有分接下测量其绕组电阻有载调压变压器如有正、反励磁开关(极性选择器)时，应在一个方向上测量所有分接的绕组电阻，在另一个方向上可以只测量1~2个分接。测量绕组电阻时，无励磁分接开关应使定位装置进入指定位置;有载分接开关应采用电动操作。驰宇电力直流电阻测试仪。
绕组电阻测量时，须准确记录绕组温度;变压器引线装配完工后测量绕组电阻时，器身不应停放在空气流动较快和周围空气温度变化较大的场所，此时记录环境温度;总装配完工后，对于干式变压器，绕组温度应取绕组表面不少于3点温度的平均值;对于油浸式变压器，在油温度已经稳定后，向被试变压器温度计座内注入至少2/3深度以上的变压器油，并插入温度计;此时可将油顶层温度作为绕组温度，对于大型变压器应取油平均温度作为绕组温度。
根据产品技术数据中绕组电阻计算值，合理选择直流电阻测试仪或专用电桥(精确度应不低于0.2级);其要求如下：
a)检查仪器，根据直流电阻测试仪使用说明书和绕组电阻大小选择直流电阻测试仪的测试电流。
b)各绕组引出端子必须全部处于开路状态;如有开口三角形联结的绕组应将其开路处不得连接。
c)测量带有分接的变压器绕组电阻时，有载调压变压器不须切断测量电路，只须重新启动仪器。
d)对无励磁调压变压器在变换分接位置时，必须切断电源;对于D/D联结的变压器，可以逐相变换分接而不切断电源。
e)当被试品为容量较大的五柱变压器且低压为D接时，直流电阻测量应采用助磁法，以缩短测量时间;试验后，应注意消磁。
f)测量时一定要等待绕组自感效应影响降至最小程度，再读取数据，否则将会造成较大的误差。
g)每次测量完毕，必须对测量回路彻底放电并加以确认后，才可进行下一步操作。
