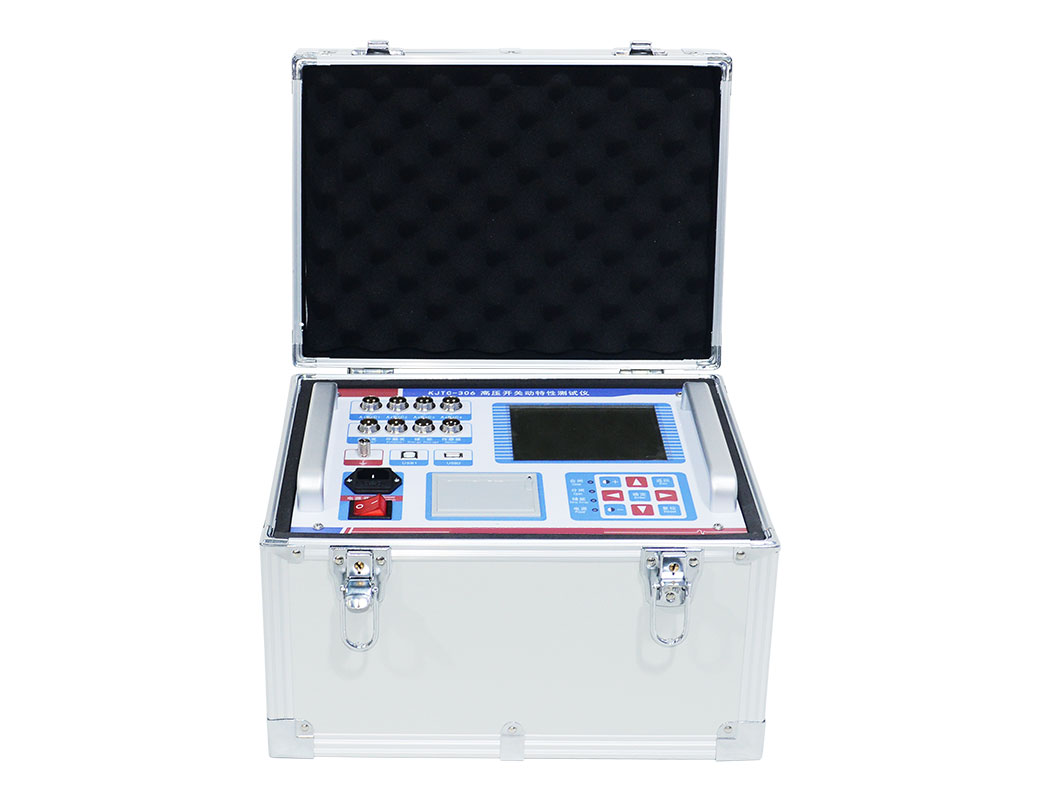

高压开关机械特性测试仪内置隔离型可调直流电源及开关操作命令模拟控制模块，试验时可通过内附直流电源直接控制开关分、合闸、重合闸操作，具有自动或手动进行动作电压试验功能。
本仪器可进行各种类型(多油，少油，SF，真空等)和厂家(进口，国产)的高压开关有关机械特性参数(时间、速度、同期、行程、弹跳、线圈电流等)测试与特性分析。
驰宇电力高压开关机械特性测试仪的结构，操作和接线方式都按现场试验的作业要求设计，针对现场可能出现的意外，具备完整的保护措施;能承受500KV变电现场的电磁干扰;仪器采用高性能ARM芯片，可存储测试参数和曲线，并自动生成测试报告。
高压开关机械特性测试仪主要试验项目
(1)时间测量：同时测量12(或6)个断口的固有分、合闸及不同期时间、弹跳时间及弹跳次数;
(2)位移及速度测量：同时测量三相开距、超程、总行程、弹跳最大幅度、分(合)闸速度;
(3)开关电压动作特性试验：由内附直流电源提供动作电压;
(4)开关线圈电流波形测量;
(5)重合闸试验：内附直流电源作为高压开关重合闸操作电源，重合闸试验中分一合一分延时可设定。
高压开关机械特性测试仪试验波形显示
(1)可显示线圈电流-时间曲线;
(2)可显示三相开关位移-时间曲线;
(3)可显示三相开关速度-时间曲线;
