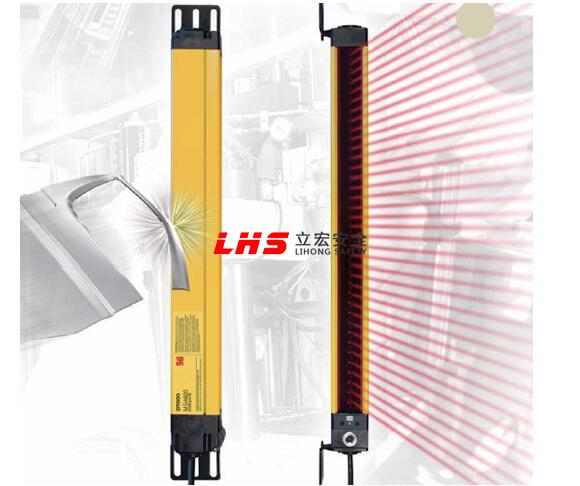

安全光幕MS4800
产品名称：安全光幕
系列：MS4800
性能/特点：

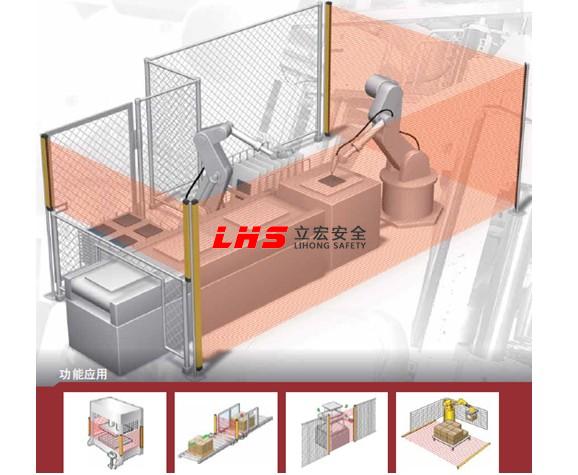

MS4800系列采用较厚的铝制外壳（最薄处3mm）。这使得其成为在相应振动或冲击环境下应用的理想之选。长20m的检测距离创行业先河:即使在大型复杂机械防护应用中，反射镜的使用可以减少所需的安全光幕数。多达4个系统的串联连接，（允许总数多256个光轴),不需要连接控制器。
浮动消隐：检测区域内中断光轴的总数超过所设置的光轴数（1或2）时，此功能关闭。
监控消隐：在部分检测区域中机器或工件持续中断光轴并在检测区域移动时，使用此功能。监控消隐功能允许检测区域的障碍物移动时安全光幕保持在机器运行状态。机器或工件从设置的监控消隐区域消失时，或者由于存在其他阻碍使得中断光轴的总数增加时，输出将关闭。
分辨率降低消隐：降低MS/MSF4800A的分辨率时，小可检测物体的大小将增加。无论检测区域有多少持续中断的光轴。只要少于所设置的数量（1、2或3光轴），将不会关闭输出。 当大小超过所设置数量光轴的物体入侵时，将关闭输出。例如，传输车接近机器人工作区域时，可以设置安全光幕使其不至检测车轮，从而允许将MS/MSF4800A用作现场检测设备。
临时禁用安全光幕的屏蔽功能：(仅MSF4800A)在物体需要定期穿过检测区域的应用中，例如，向机器提供工件，每次物体穿过时就关闭输出，降低生产率。屏蔽功能通过临时禁用安全光幕来实现提高此应用下的生产力。
参数：
传感器类型4类安全光幕,设置工具连接可连接,适用的安全等级等级：4、3、2、1或B,最小可检测物体
透明物体：30mm 透明物体：40mm 透明物体：30mm 透明物体：40mm
光轴间距(P)：20mm 30mm 20mm 30mm
光轴数(n)：14～106 12～68 14～106 12～68
检测幅度(PH)：280～2,120mm 360～2,040mm 280～2,120mm 360～2,040mm
检测距离：1 0.3～20m （编程和诊断模块可从0.3～8m中选择）
透镜直径：7mm
响应时间：ON到OFF 单个：14～32ms 单个：14～23ms 单个：14～32ms 单个：14～23ms
OFF到ON 320ms以下
启动等待时间：单独使用时3.5s以下，串联连接时4.5s以下
电源电压：(Vs) DC24V±20% （波动p-p：5%以下）
输出晶体管：PNP×1或NPN×1，编程和诊断模块中可选，
负载电流：100mA以下（DC24V）
输出模式：控制输出同步或报警在编程和诊断模块中可选
输出晶体管：PNP×1，负载电流：100mA以下（DC24 V）
输出模式：控制输出同步
警报模式：MS4800进入警报（互锁）条件时辅助输出为ＯＮ
输入电压：外部设备监控输入ON电压：11～28.8V，OFF电压：0～2.6V
启动输入ON电压：11～28.8V，OFF电压：0～1.2V
