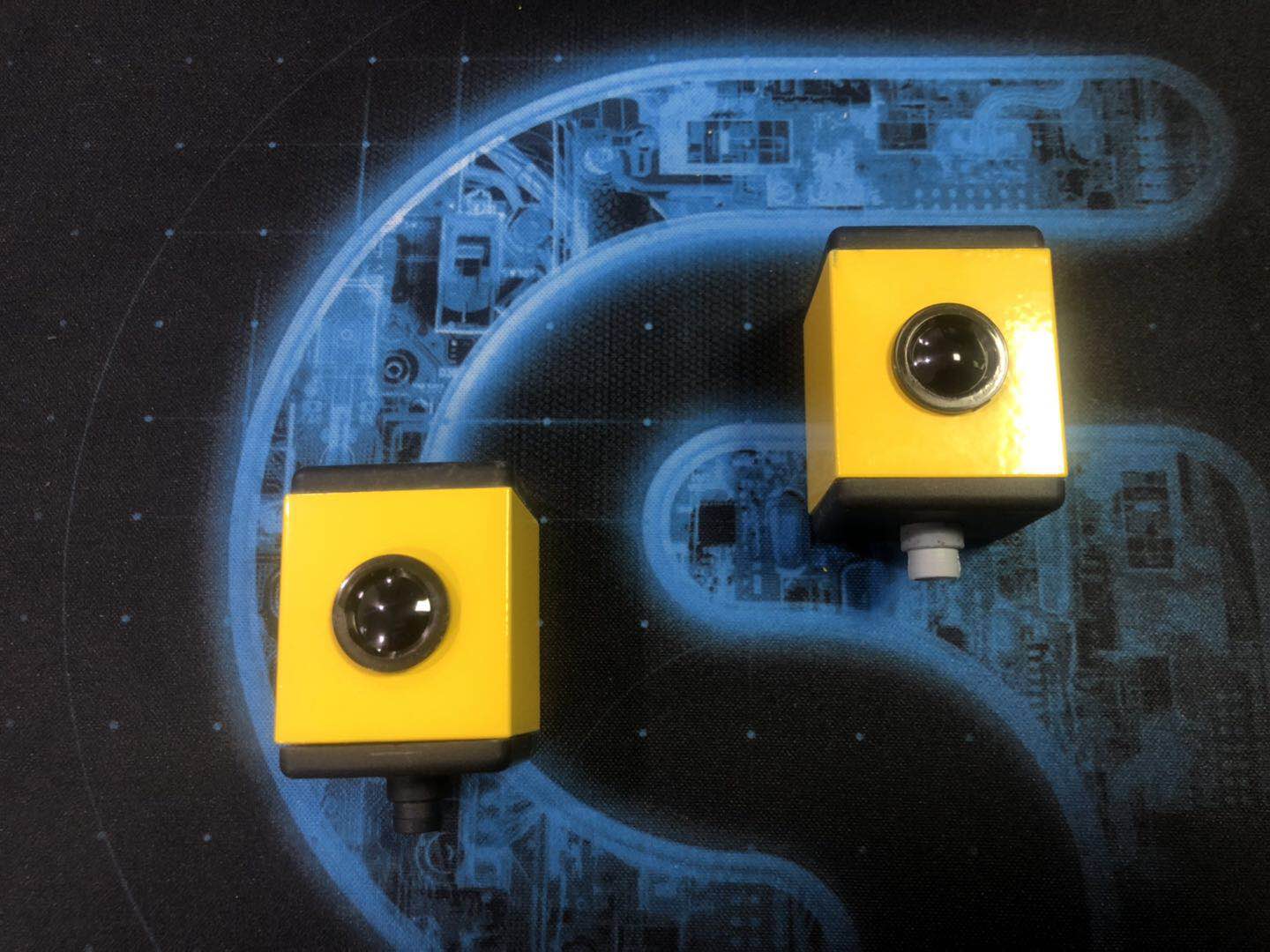

安全方块Safety Cube SC2/单光束安全传感器：
|
安全方块 Safety Cbue SC2/单光束安全传感器

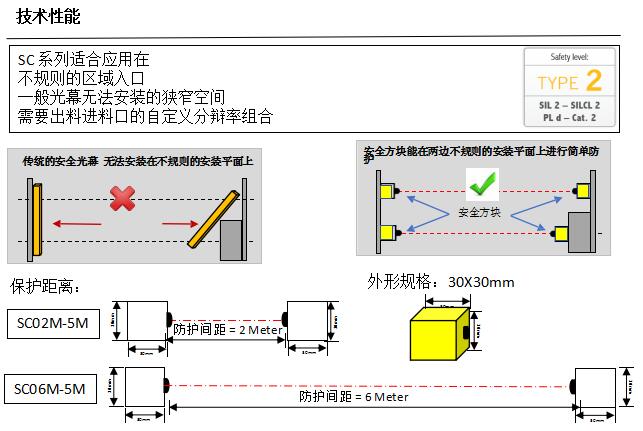

单光束安全传感器打破传统的安全光幕概念, 超高性价比 能针对不同高低平面凹面凸面的进入点进行防护体积轻巧，适合任何恶劣现场安装 （IP65等级）能满足EN ISO LHS安全控制器能连接3对安全方块 |
| 产品选型 |  |
产品名称 | 产品型号 | 保护距离 | 配件 | 订货编号 |
安全方块Safety cube | SC02M-5M | 2M | 发射机端，接收端 | AQFK-SC02 |
安全方块Safety cube | SC06M-5M | 6M | 发射机端，接收端 | AQFK-SC06 |
安全方块Safety cube | SC10M-5M | 10M | 发射机端，接收端 | AQFK-SC010 |
说明 | 10M保护距离对准较难，需要辅助工具 | |||
 |  |
技术资料 Technical data
电压 Supply voltage | 24VDC +/- 5VDC |
投光受光耗电量Current consumption Tx,Rx (without load) | < 10 mA at 30 VDC |
输出 Output | PNP (NPN可选购） |
最大输出电流 Max. output current | 50 mA |
最大电容量 Max. capacitive load | 100 nF |
操作温度范围 Temperature range operation | -40 … +60°C |
极性保护 Polarity protection | Yes |
防水值 Enclosure rating | IP65 |
抗光值 Max. ambient light | 100,000 Lux |
安全方块尺寸Dimension (incl. bracket and 5M cables) | 长30mm x 宽30mm x 高30mm (自带及5米电缆） |
相关认证 Certificates | CE 批准中 |

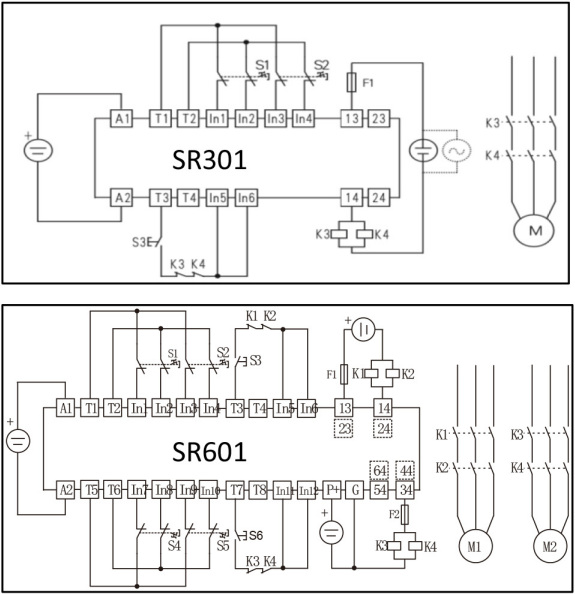

使用立宏LHS 安全模块的连接方 | |
|

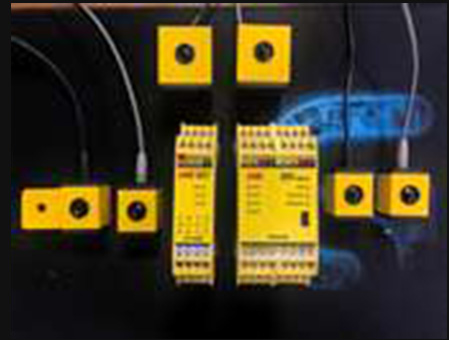

SR301系列安全控制器 输入输出信息可选可定制 可同时接三组安全方块 输入：三组 （安全方块、急停、门锁） 根据现场进行组 SR601系列安全控制器 可同时接6组安全方块 输入输出模式可定制 输入：六组（安全方块、急停、门锁） 根据现场进行组合 |
