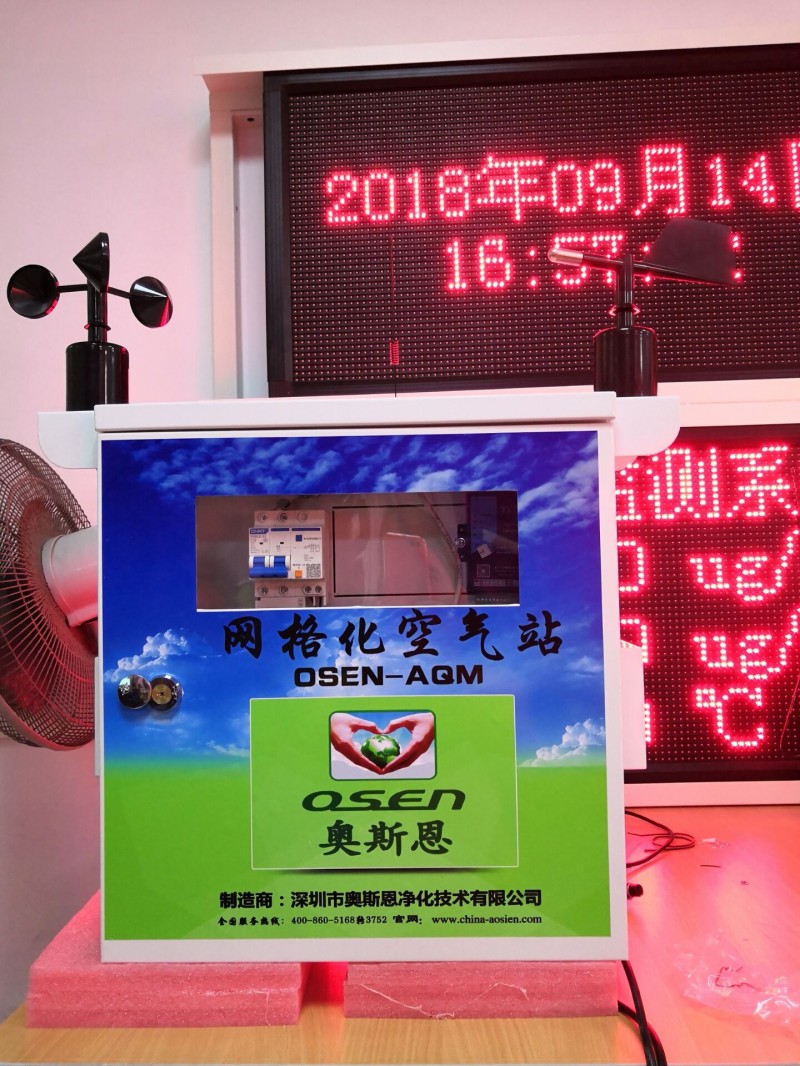

小型空气质量在线监测系统 大气污染因子浓度实时监控上传系统简介：我公司研发了一款小型空气质量监测系统可实时监测环境空气中污染因子的浓度变化，通过数据收集、储存及分析等过程实现区域环境空气质量评估。整套设备可根据客户需求配置监测参数，定制化箱体集成，免去站房选点、搭建的困难。本方案以小型站装备建设为主，配套建设各个技术支持系统，保持整个监测网络设施的先进性，确保监测设施的可操作性和网络的稳定运行，推进环境空气监测能力整体水平，为其他区域的空气质量保证体系提供重要的范例。
小型空气质量在线监测系统 大气污染因子浓度实时监控上传技术参数：
| 颗粒物模块 | 颗粒物种类 | 量程 | 精度 | 流速 | 可测范围 |
| 光散射浊度计 | PM1, PM2.5, PM10 or TSP | 0~2000μg/m3 | <±(2μg/m3+ 5% F.S.) | 2.0LPM | <1μg/m3 |
| 气体模块 | 量程/ppm | 分辨率/ppm | 声燥 |
| 臭氧O3 | 0-0.5 | 0.01 | Zero / ppm:<0.001 Span % of reading:<1% |
| 气体模块 | 最低可测范围/ppm | 精度 | 线性度(% of FS) | 位移（24Hr） |
| 臭氧O3 | 0.001 | <2% of reading or 0.002 ppm | <1.5% | Zero / ppm：0.001 Span % of FS：0.2% |
| 系统说明： | |
| 控制系统 | Embedded fanless PC,Intel Atom N2600,1.6GHz,2GB RAM,32GB SSD, Ubuntu Linux Operating System 带显示功能的控制终端，数据记录器和SD卡控制模块 |
| 通讯 | 标准：WIFI，Ethernet(LAN) 选配：Cellular IP GPRS modem |
| 软件 | Aeroqual Connect: 嵌入式PC运行，通过浏览器访问； Aeroqual cloud:安全云服务器运行，通过浏览器访问； 软件特点：配置，诊断、校准、数据日志和数据采集；外加短信和电子邮件提醒（选配），FTP及电子邮件数据输出（选配）。 |
| 数据存储 | 32G硬盘（>5年数据存储） |
| 平均周期 | 1min,5min,10min,15min,20min,30min,1hr,2hr,4hr,8hr,12hr,24hr |
| 电源要求 | 100-260VAC (标准): 21W / 30W* 规定的12VDC (如需要): 21W / 30W* |
| 外壳 | Ip65防护，玻璃钢箱体并配备铝合金材质太阳辐射防护板 PM入口：36cm加热入口 |
| PM采样系统 | 入口：36cm加热入口 气泵：12V直流无刷隔膜泵 |
| 气体采样系统 | 入口：特氟龙、玻璃外壳不锈钢 气泵：12V直流无刷隔膜泵 |
| 尺寸 | 483Hx330Wx187D mm（包含太阳辐射防护板和安装支架） |
| 重量 | <12.5 kg* |
| 环境工作温度 | -10°C ~+45°C |
| 安装方式 | 安装杆, 三脚架、 安装支架 |
| 原厂集成&测试传感器（选配） | Gill WindSonic (超声波风速传感器) Vaisala WXT520 (气象变送器) Met One MSO (气象变送器) Cirrus MK427 Class 1 (噪声传感器) Novalynx Pyranometer (太阳辐射) |
小型空气质量在线监测系统 大气污染因子浓度实时监控上传产品特点：
●专为测量光化学烟雾污染关键指标设计
●持续实时测量PM2.5和臭氧(O3)
●臭氧测量可达1ppm
●二氧化氮(NO2)测量没有交叉干扰
●可根据溯源国控站标准进行现场标定
●进气加热器来补偿湿度影响
●以1分钟的时间间隔测量和报告数据，时间间隔用户可自行设置
●存储超过5年的数据
●快速设置和再安装，10分钟内完成
●电子邮件/短信提醒和FTP数据导出(选配)
●即插即用的气象、噪音传感器（选配）
应用领域：
城市空气监测网络
短期监控"热点"
环境影响评估
社区曝光:研究、微环境、住宅、学校
