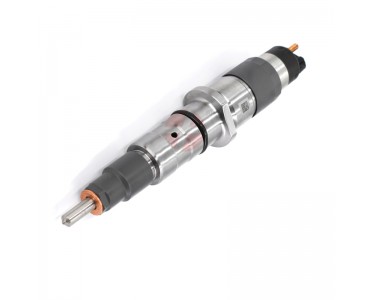

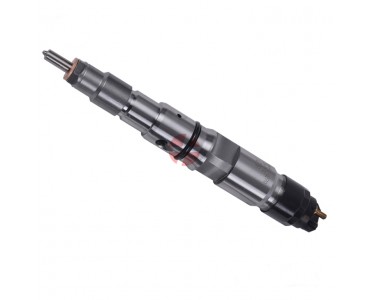

一种控制阀下置式高压共轨喷油器，包括喷油器体，设置在喷油器体顶部的接线柱注塑模，位于所述接线柱注塑模上的两接线柱，所述喷油器体腔体内部上段设有电磁铁导线套，位于所述电磁铁导线套底部的所述喷油器体内部分别开设有容纳有电磁铁线圈和电磁铁弹簧的导向腔。
在所述喷油器体上设置分别与所述控制阀上座高压油孔、控制阀上座低压油泄漏孔连通的高压进油口和低压回油口。
根据权利要求的控制阀下置式高压共轨喷油器，其特征在于，所述控制阀上座，控制阀下座，控制套筒和油针置于喷油器内腔下部，所述控制阀上座和控制阀下座密封连接，控制套筒位于所述控制阀下座下方，油针尾部置于控制套筒内，控制阀下座底部、控制套筒、油针顶部之间形成控制腔，所述控制腔位于喷油器下端位置，所述控制阀为上下分体式结构或者一体式结构。
